1、这是双重联锁的正反转电机控制电路工作原理SB开关是自动复位的，SB1是总关断开关按下SB2，SB2常开闭合，KM1得电闭合并自锁，电机正转，松开SB2由于KM1自锁，电机不会停止按下SB3，SB3常闭开，KM1断电，电机停止，同时KM2得电吸合并自锁，电机开始反转，SB2和SB3是正反转转换开关，假如同时按下；K1是急停按钮SB1是启动按钮开关，SB2是停止按钮开关C1C2C3是温控器的三个触点按下SB2，J2吸合并自锁，如果温度未到设定值，C1C2C3吸合，J5接通加热指示灯工作J3J4J5继电器工作，J3J4触点接通KM1KM2接触器工作，开始加热到设定温度，C1C2C3断开，停止加热按下SB1，J2断电，停止工作。

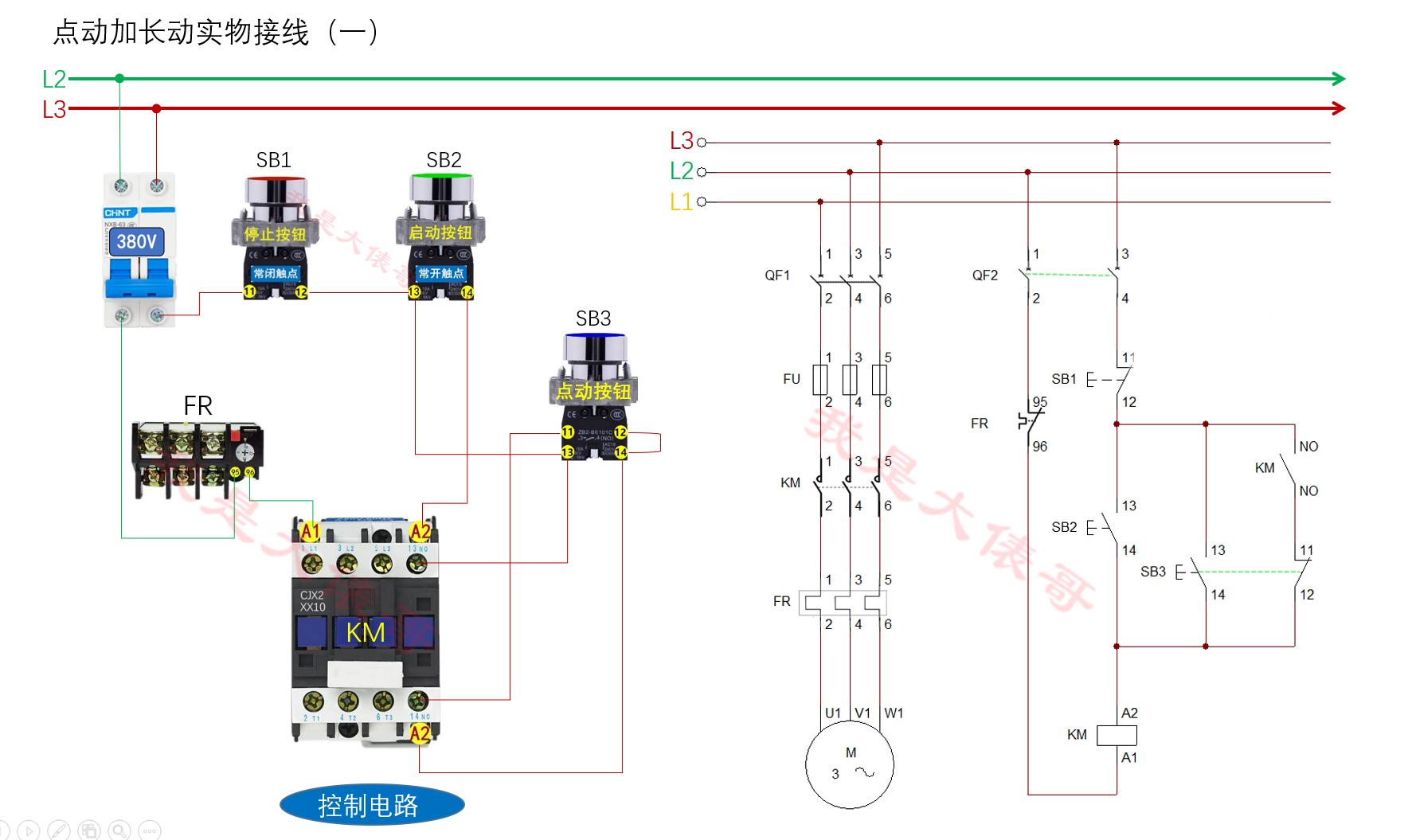

2、电路中FR为热继电器的常闭触头，正常情况闭合主回路过载时该触头断开，整个控制回路失电SB1为停止按钮，按下SB1整个控制回路失电SB2SB3是按钮KM1KM2KM3是接触器KT是通电延时，延时断开的时间继电器SQ1是行程开关初始状态KTKM1KM2KM3线圈均为失电状态，所对应的的触头均；电路图中每个元件都是有用的，电和机器不是说着玩的，除非你命不值钱图中SB1，是急停按钮在各种工厂里面，一些大中型机器设备或者电器上都可以看到醒目的红色按钮，标准的应该有标示与“紧急停止”含义相同的红色字体这种按钮可统称为急停按钮 急停按钮最基本的作用就是在紧急情况下的紧急断电；SB1紧急停车按钮，该按钮按下后，不管电机处于哪种状态，都会立即停车SB2正转停车反转启动按钮当SB2按下时，其常闭点断开正转回路，电机正转停，同时SB2常开点接通反转回路，电机反转，松开SB2后电机继续运转SB3正转启动反转停止按钮该按钮按下后反转回路先断开，电机停止后，SB3常开点；交流异步电动机正反转降压启动原理图，见下图1SA1为正反转选择开关 2SB1为停止按钮，SB2为运行按钮 3KM1和KM2为正反转接触器 4KM2为星接接触器，KM3为三角接触器；SB2是点动当SB2松开时，在常开触头已断开，且常闭触头还未闭合时的时间间隔，实现点动但是这中点动方式只能使用不带触头弹簧的普通按钮SB1是连续运转当SB1闭合时，接触器电磁线圈导通，辅助触头闭合，实现连续运转辅助触头也称自锁触头。

3、1这个是正反转控制电路，SB1是停止按钮，SB2正转按钮，SB3是反转按钮2SB1停止按钮用的常闭接点随时按下都断开电路3SB2是正转，按下后KM1励磁工作，电机正转4SB3是反转，按下后KM2励磁工作，电机换相反转；SB1停止按钮按下以后，整个控制回路的 AC380V 供电被切断，交流接触器 KM 失电松开后又会闭合此时最右侧的 KM 辅助常开触点所在支路因交流接触器 KM 失电而断开，则交流接触器 KM 不会再次被接通，因此电机 M 停止工作SB2启动按钮按下以后，因为 热继 FR 常闭触点 及 SB1 闭合；这是两地控制电路图，SB1SB2为启动按钮，SB3SB4为点动按钮，SB5SB6为停止按钮。

4、控制回路见附图SA3，SA4，SB3为第一地的按钮SA2，SB2第二地按钮，SA1，SB1第三地按钮用两个起保停电路来分别控制电动机的正转和反转按下正转起动按钮SB2，X0变为ON，其常开触点接通，Y0的线圈“得电”并自保持，使KM1的线圈通电，电机开始正转运行按下停止按钮SB1，X2变为ON；SB1是一种电气符号，通常表示ldquo按钮开关rdquo中的第一个按钮在电气工程中，按钮开关是一种常用的控制元件，用于手动控制电路的通断SB1这样的符号常用于电路图接线图等工程图纸中，以简化表示和方便理解电气符号在电路设计和分析中扮演着至关重要的角色它们提供了一种标准化的表示方法；带互锁保护启动电路SB1总电源开关 SB2负荷1，负荷1工作时负荷2无条件停止SB3负荷2，负荷2工作时负荷1无条件停止典型应用案例电机的正反转控制启动器。

5、switch button按钮开关按钮开关是指利用按钮推动传动机构，使动触点与静触点按通或断开并实现电路换接的开关按钮开关是一种结构简单，应用十分广泛的主令电器在电气自动控制电路中，用于手动发出控制信号以控制接触器继电器电磁起动器等。

6、SB1应该是启动按钮，接通SB1－KM1继电器工作，吸和KM1三个触电－电流经过R到电机，减压启动，随后接通SB2－KM2继电器工作吸和KM2三个触电短路R，电流自接加载到电机，全压工作FR1应该是热保护电路，SB3是停止按钮。
